油箱內的液壓油通過電機帶動高壓泵進入油路,流經高壓濾油器、送回油閥,進入油缸。計算機通過傳感器采集分析數據,顯示時時數值,試驗員通過送油閥控制流量,實現試驗力速率的快慢。
l 支持進行拉伸、壓縮、剪切、彎曲等試驗;
l 手動調整送回油閥,操作簡潔靈活;
l 支持試驗參數自定義;
l 采用開放式的EXCEL報表形式,支持用戶自定義報表格式;
l 查詢打印試驗結果靈活方便,支持打印多個試樣,自定義排序打印項目;
l 程序自帶強大試驗分析功能;
l 程序支持分級管理兩級(管理員、試驗員)用戶管理權限;

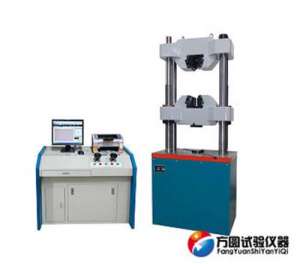

WEW-600B微機屏顯液壓萬能試驗機安全保護裝置
當試驗力超過最大試驗力的3%時,過載保護,油泵電機停機。
當活塞升起達到上極限位置時,限位保護,油泵電機停機。
當橫梁下降達到設定位置時,限位保護,減速機停機。
最大試驗力:(kN)600
試驗力測量范圍(kN):4%-100%
試驗力示值相對誤差:<示值的±1%
最大載荷::600KN
變形示值相對誤差:<示值的±1%
最大拉伸試驗空間:650
壓縮空間:430
活塞行程:200
立柱間距:420
圓試樣最大夾持范圍:Φ6-Φ40
扁試樣最大夾持厚度:0-30
扁試樣最大夾持寬度:75
壓盤尺寸:Φ160
彎曲支點兩點間最大距:300
彎曲支滾寬度:140
夾緊方式:液壓夾緊
主機外形尺寸:750*600*2250
油源控制臺尺寸:1100*750*1000
電機總功率(kW):2
總重量:2000
四、工作環境要求:
1、在室溫10°-35℃范圍內,對聞到要嚴格的試驗,試驗溫度應為:23℃±5℃;
2、相對濕度不大于80%;
3、在穩固的基礎上正確安裝;
4、在周?chē)鸁o(wú)振動、無腐蝕性介質和無強電干擾的清潔的環境中
5、電源電壓的波動范圍不應超過額定電壓的10%。
